Многоабонентские координатные, цифровые, IP домофоны

Аудио, видеодомофоны, устанавливаемые на входах в подъезды многоэтажных жилых домов, в административно-офисные здания, на въездах на территорию предприятий, различных организаций, загородных жилых поселков получили массовое практическое внедрение относительно недавно – в конце 90-годов прошлого столетия.

Назначение домофонов

Сегодня многоабонентские домофоны различных марок, конструктивно-технических решений являются неотъемлемой приметой времени – надежным барьером, ограждающим собственников недвижимости, членов семей от нежелательных посетителей, позволяющим идентифицировать цели визитов.

Такие контрольно-пропускные системы безопасности предназначены для одновременного подключения, круглосуточного обслуживания сотен квартир в многоэтажных жилых зданиях, а также в административных, офисных, торговых центрах, на въездах на территорию предприятий, учреждений, где имеется необходимость обеспечения доступа более десяти абонентов.

Функциональные задачи, выполняемые многоабонентским домофоном:

• Обеспечение двухсторонней аудио, видеосвязью с посетителями.
• Дистанционное открывание входной двери в здание, калитки в ограждении территории – непосредственно из квартиры, помещения консьержа, поста охраны, офиса абонента.
• Возможность беспрепятственного выхода из жилого, административно-офисного здания, территории защищаемого объекта нажатием кнопки «Выход», смонтированной внутри, возле входной двери, калитки.
• Отпирание входной двери снаружи путем набора цифрового кода, или запрограммированным модулем памяти – электронным ключом-брелоком, картой, в самых современных моделях домофонов – по отпечатку пальца на сенсорной панели.

Установка, поддержание в рабочем состоянии многоабонентского домофона является наиболее эффективным, при этом недорогим по стоимости приобретения комплекта технического оборудования, производства монтажно-наладочных работ, регулярного технического сервиса способом не только обеспечить безопасность жильцов многоквартирного дома, сотрудников административно-офисного здания, предприятия; но сохранить чистоту на лестничных клетках, площадках, территории.

Виды домофонов

Многоабонентский домофон – это электронная система безопасности: контроля, ограничения доступа в защищаемое здание, видеонаблюдения, что состоит из комплекса технических устройств, обеспечивающего двустороннюю передачу аудио, видео, управляющих сигналов от вызывного блока к переговорным устройствам всех пользователей.

В зависимости от конструктивно-технических решений такие системы бывают:

• Аудио или видеодомофонами, в которых, кроме двухсторонней передачи голосовых данных, реализована видеосвязь в черно-белом или цветном формате изображения между посетителем и абонентом, что позволяет как визуально идентифицировать посетителя по внешнему виду, так и с высокой степенью достоверности определить степень свободы действий, отсутствие принуждения со стороны злоумышленников.
• По способу передачи данных – проводными или по радиосигналу (беспроводными). В целях обеспечения надежности, наличия большого числа источников электромагнитных помех в современных многоэтажных зданиях все виды подъездных домофонных систем выполняют проводной разводкой – от двух/четырехжильного провода до кабеля «витой пары», используемой при построении компьютерных систем.
• В качестве автоматического устройства запирания входной двери могут быть оборудованы электромеханическим или электромагнитным замком.

На основании двух основных типов/схем подключения трубок, установленных в каждой квартире/офисе/кабинете, принципа переадресации данных различают 2 основных вида таких многоабонентских систем контроля, ограничения доступа – цифровой и координатный домофон, называемый также координатно-матричным.

Наиболее надежными, потому востребованными заказчиками – собственниками зданий, компаниями, специализирующимися на монтаже, техническом сервисе таких систем безопасности, являются координатные видеодомофоны, эффективность, безотказность работы которых проверена длительным опытом эксплуатации.

Схема работы координатной системы безопасности:

• От коммутационного блока к каждой квартире проложены отдельные кабели связи.
• Жилы кабеля несут информацию о номере квартиры, где плюсовой контакт обозначает цифру десятка номера, минусовой – цифру единицы номера квартиры.

Преимущества координатных домофонов:

• Невысокая стоимость комплекта оборудования для жильцов подъезда многоквартирного здания, защищаемого объекта административно-общественного, производственного назначения.
• Простота монтажа, настройки аудиотрубок, видеопанелей, так как для подключения нет необходимости определения номера квартиры.
• Нет проблем со связью, в том числе при выходе из строя одной или нескольких аудиотрубок/видеопанелей, так как это никак не влияет на работоспособность всей системы, ведь каждая квартира имеет отдельное подключение к коммутационному блоку.

По статистике на настоящий момент до 80% установленных в подъездах жилых многоквартирных зданий аудио, видеодомофонов относятся к координатному виду таких систем контроля доступа на защищаемые объекты.

Самые известные марки координатных видеодомофонов:

• Eltis.
• Vizit.
• Tantos.

Гораздо менее распространены на рынке систем безопасности, востребованы заказчиками более дорогие по стоимости комплекта оборудования, монтажно-наладочных работ многоабонентские цифровые домофоны.

Подключение цифровой домофонной разводки по подъезду многоквартирного дома осуществляется двужильным кабелем. Максимально возможное число абонентов в системе – не больше 255.

Принципиальное отличие настройки этого вида домофонной связи от координатных аналогов в том, что адрес квартиры выставляется путем установки перемычек/джамперов в аудиотрубке.

При замене, вышедшей из строя аудиотрубки, при установке видеопанели такие перемычки необходимо установить в таком же порядке, иначе система «не увидит» вновь подключенное устройство.

Основной недостаток цифрового домофона – это зависимость работоспособного состояния, нормального функционирования системы от каждой аудиотрубки/видеопанели, выход которой ведет к замене, новому подключению, повторной настойке всей схемы связи в подъезде.

IP-домофоны – это новый, третий тип многоабонентской связи, построенной на использовании локальных компьютерных сетей, интернета, что позволяет выполнять не только базовые задачи – обеспечение двусторонней связи с посетителями, открытие замка на входной двери/калитке, но множество других полезных функций, вплоть до построения системы «умного дома».

Стоимость многоабонентских IP-домофонов больше координатных, цифровых аналогов, но именно таким оборудованием чаще всего оснащаются современные жилые комплексы, загородные поселки, административно-общественные центры, что обусловлено преимуществами применения такой многофункциональной системы связи, управления:

• Защищенностью связи.
• Возможностью подключения дополнительных IP-камер для контроля ситуации перед входной дверью, калиткой частного домовладения, на территории жилого комплекса, поселка, предприятия/учреждения.
• Переадресацией входящего звонка от посетителя на мобильный телефон собственника квартиры.
• Записью снимков, видео на встроенную память каждой видеопанели, передачей данных в режиме реального времени на любые типы мобильных устройств связи, принадлежащих собственнику объекта недвижимости, сотрудникам службы охраны.
• Возможностью детального просмотра архива видеоданных на видеопанели, подключенном компьютере.
• Постановкой объекта под охрану на пульт МВД, МЧС, передачей тревожных сообщений от систем охранно-пожарной сигнализации.
• Возможностью вызова кабины лифта на нужный этаж с видеопанели, установленной в квартире.

Наиболее популярные бренды IP-домофонов:

• Dahua.
• Tantos.
• NOVIcam.
• CTV.
• Optimus.
• Tor-neT.

Широкие возможности, в том числе большую емкость IP-домофонной системы, можно рассмотреть на примере одного из готовых комплексных решений канадской компании STR, выпускающей оборудование систем безопасности по всемирно известной торговой маркой Tantos, адаптированное для российского потребителя, что предназначено для защиты крупного жилого комплекса:

• До 98 жилых зданий, 19 въездов/входов на территорию – ворот, калиток.
• До 19 подъездов в каждом многоэтажном доме высотой до 63 этажей.
• До 799 абонентов в подъезде.
• До 32 квартир на каждом этаже.
• До 9 мест диспетчеров/постов охраны.
• До 19 мест консьержей.
• До 32 IP-камер для видеоконтроля территории.
• До 39 мест управления.
• До 3 мониторов/видеопанелей в квартире.
• 5 карт/ключей-брелоков на квартиру.

Все это возможно благодаря использованию компьютерной локальной сети с выходом в интернет, создаваемой при монтаже IP-домофонной системы телевизионного наблюдения, аудио, видеосвязи, управления доступом на охраняемую территорию.

Состав системы

Под привычным названием домофон скрывается комплекс технически сложного оборудования системы видеонаблюдения, контроля, ограничения доступа, в состав которой входят следующие основные элементы, коммутирующие, исполнительные устройства:

• Вызывная кодонаборная панель – механическая с кнопками или сенсорная, в защищенном от вандалов исполнении, в которую вмонтированы устройства переговорной двухсторонней связи, телевизионного наблюдения – микрофон, динамик, черно-белая/цветная видеокамера; а также контроллер управления дверным замком, магнитный считыватель электронных ключей-брелоков, карт для открытия.
• Блок вызова часто обеспечен подсветкой, включающейся при первом нажатии/прикосновении.
• Вызывная панель монтируется на входной двери/калитке или устанавливается на стене/ограждении территории возле входа. Сенсорная панель, что не имеет механических нажимных переключателей, при эксплуатации более надежна, так как в процессе длительной работы исключается окисление электрических контактов, западание, блокировка кнопок кодового набора.
• Кнопка открывания замка входной двери подъезда/калитки/ворот, смонтированная внутри подъезда/охраняемой территории, на которую ограничен доступ.
• Запорное устройство входной двери/калитки: электромеханический – защелка/засов, приводимый в движение электродвигателем или электромагнитом; электромагнитный замок, где дверь удерживает электромагнитная пара, смонтированная на коробке, полотне двери/калитки.
• При отключении электропитания в сети домофона оба вида замков открывают дверь, что немаловажно для безопасной эвакуации жильцов при возникновении ЧП – пожара, землетрясения, прорыва трубопровода подачи бытовой газовой смеси.
• Блок электропитания, трансформирующий напряжение 220 В в более низкое 12/24 В, на котором стандартно работает слаботочное оборудование систем безопасности – видеонаблюдения, контроля, ограничения доступа, в том числе домофонные системы всех видов.
• Главный блок коммутации/контроллер системы, создающий переключения, подачу сигнала на аудиотрубки/видеопанели квартир в зависимости от набираемого посетителем номера, выполняя роль телефонного коммутатора.
• Усилители/делители видеосигнала, устанавливаемые на этажах многоквартирного дома в крупных жилых комплексах по мере технической необходимости, основанной на проектных решениях.
• Абонентские аудиотрубки, видеопанели/мониторы с кнопочным/сенсорным управлением, как с трубкой, так и обеспеченные громкой связью, с кнопкой открытия замка входной двери, блоком электропитания, коммутации; возможностью подключения дополнительных видеокамер.
• Все виды, марки видеопанелей/мониторов, реализуемых с сайта «Конструктор», адаптированы к работе со всеми видами системного оборудования – цифровыми (XL), координатными (VZ), IP-домофонами, что реализовано применением блоков сопряжения.
• Основные магистрали связи, отводящие линии к абонентам.
• Линия электропитания вызывной панели, защищенная кабель-каналом, гофрированным рукавом из пластика/металла от случайных механических повреждений.
• Дверной доводчик, обеспечивающий автоматическое закрытие двери после прохода жильцов, посетителей.

При проектировании домофонов всех видов имеется возможность реализации пожеланий заказчиков, изменения большинства технических параметров систем в зависимости от конкретной ситуации на объекте защиты.

Установка, эксплуатация домофонов

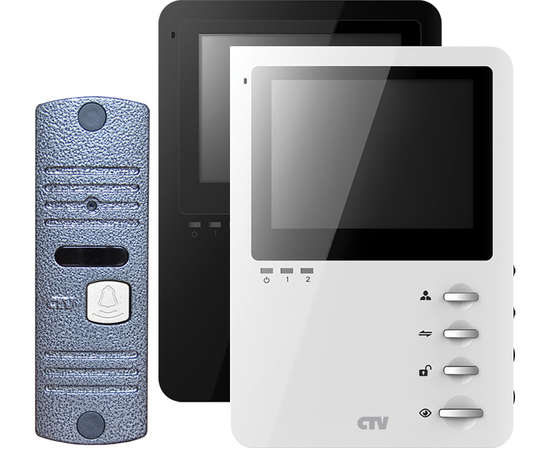

Если после приобретения готового комплекта оборудования индивидуального 4-х проводного видеодомофона самостоятельно выполнить монтаж вызывной панели, монитора в квартире, в частном жилом доме вполне по силам каждому собственнику, что имеет навыки строительства, выполнения электротехнических работ, то установка более сложных многоабонентских систем – это поле деятельности специализированных монтажно-наладочных предприятий, осуществляющих комплексные услуги от обследования объекта защиты, проектирования до регулярного технического сервиса.

Печально, когда собственники квартир, управляющие компании, ТСЖ, руководители организаций после окончания периода гарантийного обслуживания объекта компанией, осуществлявшей установку, настройку домофона, в целях экономии предпочитают не заключать договор на технический сервис, что неизбежно приводит к выводу системы из строя.

Практика показывает, что стоимость восстановления работоспособного состояния поврежденной, частично разукомплектованной домофонной сети чаще всего обходится в сумму, соотносимую с монтажом новой системы, что вызвано как нежеланием специализированных предприятий кропотливо устранять мелкие недочеты у каждого абонента, так и охотой побольше заработать.

Подводя итоги: наличие многоабонентского видеодомофона для защиты любого здания, территории – это несомненные удобства как для собственников, так и для посетителей, включая почтальонов, доставщиков товаров, сотрудников оперативных, коммунальных служб, ведь возможность увидеть звонящего практически исключает ошибку опознания, подделку голоса, вероятности разговора под принуждением злоумышленников.
